產品簡介

多功能全自動接觸角測量?jī)x用光學成像的原理，設備采用圖像輪廓分析方式測量樣品表面接觸角、潤濕性能、表界面張力、前進后退角、表面能等性能，設備采用全自動進液裝置，性?xún)r(jià)比高、拓展性強、功能全面、可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。

多功能全自動接觸角測量?jī)x的概述

接觸角是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。

多功能全自動接觸角測量?jī)x的應用

接觸角測量?jī)x廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。

1. 液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；

2. 材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；

3. 吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；

4. 各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；

5. 附著滴法測試材料浸沒在液體中的接觸角測試；

6. 懸滴法測量各種液體表界面張力及其極性、色散分量；

7. 計算固體表面自由能（Surface free energy），及其極性色散分量分析；

8. 分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度等。

設備原理

接觸角測量?jī)x主要由光源、注射單元、樣品臺、圖像采集、分析軟件五大部分組成，設備采用光學成像的原理。

光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；

注射單元采用高精度注射泵進液，由軟件定量定速控制，滴液穩定，精度高達0.001微升；

樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制；

采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用工業級進口配置，0.7-4.5倍放大可調，成像無畸形失真；

分析軟件功能強大，具備一鍵式全自動擬合能力，具備的擬合方法，滿足各種液滴形態的精確擬合;

技術參數

產品特點

1.采納接觸角設備的機械設計理念，主體架構采用高強度高質量航空鋁合金材質，根據材質區別均以進行陽極氧化、高速?lài)娚把趸缺砻嫣幚?，保證儀器具有穩定性和使用耐久度。

2.采用plc內核處理器，計算速度快，控制精度高、抗干擾能力強。

3.進液系統采用高精度注射泵，自動進液；微量級脈沖控制，進液精度高達0.001μL，精準控制滴液量；采用精密線性直線導軌，推送滴液，運行平滑穩定；進液系統運行速度由慢到快5擋可調，懸滴法測量時，速度要盡量"慢"，可以用"1速"；接觸角測量時，速度可以稍加提升；溶液用盡進行補充時，可調整為最快"5速"。

4.一鍵自動加液，加滿自動停止；并配備親水針頭，超疏水針頭。

5.工業級、可調節，LED冷光源，為液滴的理想成像提供必要支持；冷光源的應用可避免因光源產生熱量對試驗(液滴)造成的影響；使用壽命可達八萬小時以上。

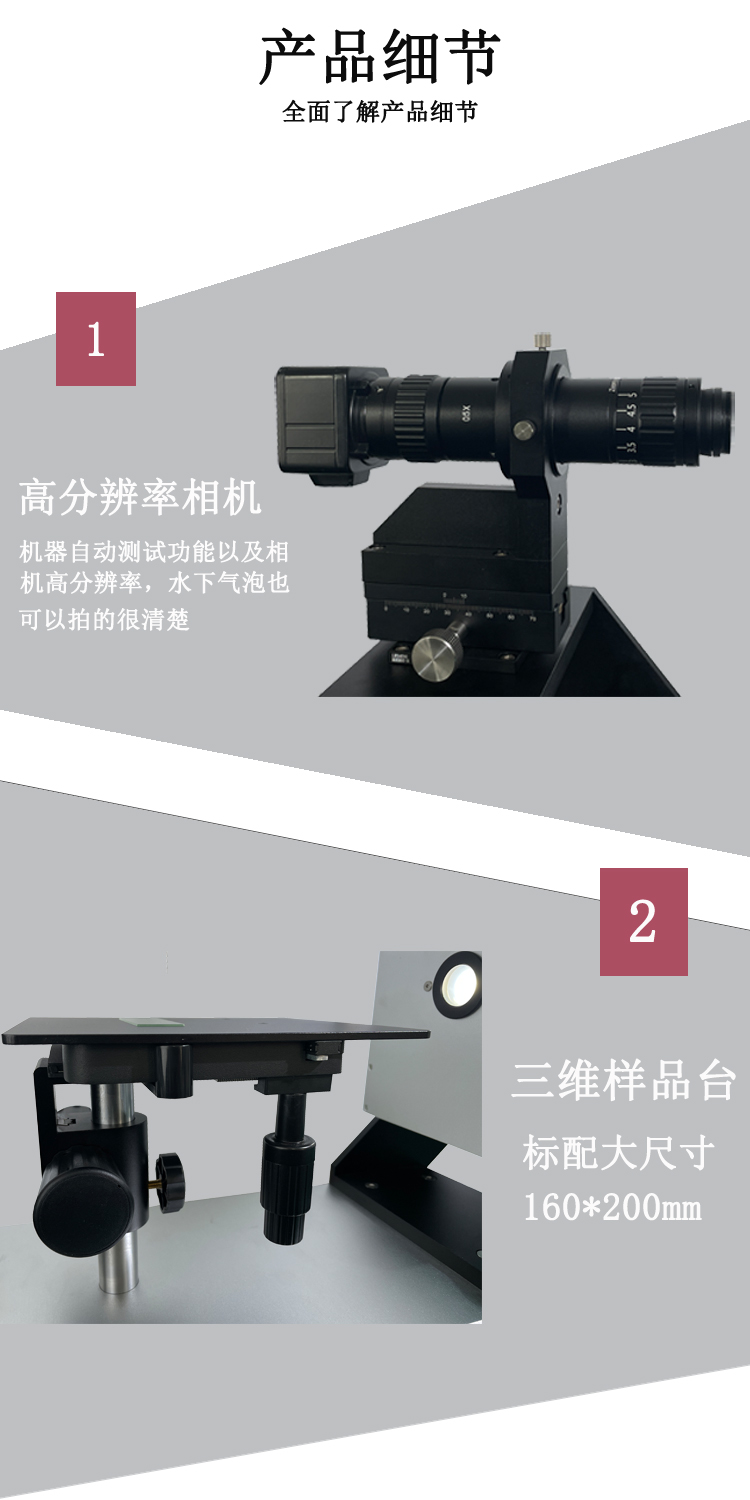

6.高速工業級芯片、30幀/S、300W像素CCD；工業級變焦變倍鏡頭，確保最佳成像效果；無需安裝相機驅動(避免了驅動程序與電腦系統不兼容的問題)，USB即插即用,無需單獨供電。

7.采用SC09編程控制線，具有多功能性和高效性，指令發送速度快，數據傳輸穩定。

8.三維樣品臺標配大尺寸160*200mm，做工精細，操作阻尼感強，移動平穩，定位準確，可根據用戶需求定制非標尺寸，并配送水平儀。

9.非標定制，根據需求量身打造專屬解決方案，同時配有強大軟件技術支持，完成特殊測量要求。
